In de moderne medische technologie zijn minimaal invasieve chirurgie en interventionele behandeling belangrijke middelen geworden voor de behandeling van veel complexe ziekten. Om aan deze uiterst nauwkeurige en betrouwbare toepassingen te voldoen, Met vlecht versterkte buizen zijn geleidelijk belangrijke componenten in medische hulpmiddelen geworden vanwege hun uitstekende prestaties en flexibiliteit. Gevlochten versterkte buizen verbeteren de barstdrukweerstand, kolomsterkte en koppeloverdracht van de buis aanzienlijk door een gevlochten metaal- of vezelstructuur tussen twee materiaallagen in te bedden. Ze worden veel gebruikt in kransslagaders, elektrofysiologie, structurele hart-, perifere, neurologische, urinaire, ademhalings- en andere gebieden.
Het kernvoordeel van Met vlecht versterkte buizen ligt in de combinatie van Kevlar-versterking en roestvrijstalen vlechtwerk. Kevlar-vezel wordt veel gebruikt in de lucht- en ruimtevaart, kogelvrije apparatuur en andere gebieden vanwege de extreem hoge treksterkte en lichtgewicht eigenschappen. In Gevlochten versterkte buizens wordt Kevlar-vezel gebruikt als versterkingslaag, wat niet alleen de sterkte van de buis verbetert, maar ook de flexibiliteit en slagvastheid ervan vergroot. Het roestvrijstalen vlechtwerk verbetert de corrosieweerstand en slijtvastheid van de buis verder, zodat deze nog steeds stabiele prestaties kan behouden in zware omstandigheden.
Bovendien is het PTFE-voeringontwerp van de Gevlochten versterkte buizen heeft uitstekende chemische compatibiliteit en lage wrijvingseigenschappen. PTFE (polytetrafluorethyleen) als binnenlaagmateriaal kan effectief het lekken van vloeistoffen of gassen voorkomen en heeft een extreem lage permeabiliteit, wat geschikt is voor zeer zuiver producttransport, voedselverwerking, medische apparatuur en andere gebieden. Dit bekledingsontwerp verlengt niet alleen de levensduur van de buis, maar verlaagt ook de onderhoudskosten.

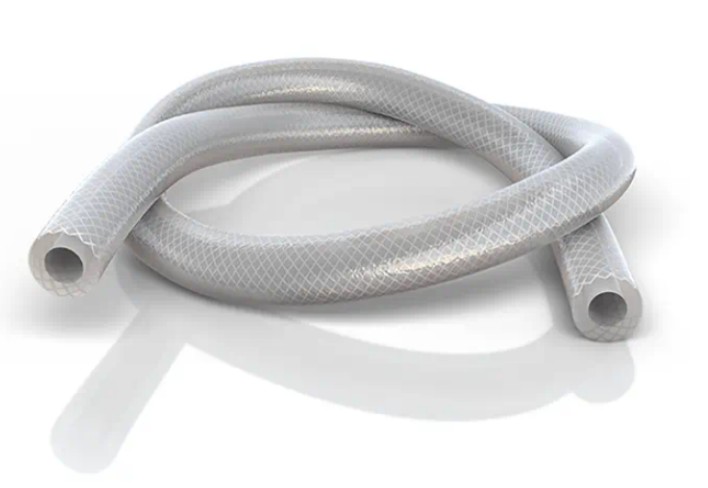

Gevlochten versterkte slangen worden veel gebruikt in de medische sector. De hoge precisie, hoge koppelcontroleprestaties en goede biocompatibiliteit van medische gevlochten buizen maken ze tot een belangrijk onderdeel van belangrijke medische apparatuur zoals minimaal invasieve chirurgie en interventionele behandelingen.
Bijvoorbeeld de Gevlochten versterkte buizen gecombineerd met PI-materiaal (polyimide) en Kevlar-vezel heeft niet alleen uitstekende sterkte en temperatuurbestendigheid, maar heeft ook goede isolatieprestaties en operationele flexibiliteit, wat geschikt is voor een verscheidenheid aan medische hulpmiddelen zoals voerdraadlumina, punctiegereedschappen en interventionele omhulsels.
Bij coronaire interventies worden gevlochten versterkte slangen gebruikt in belangrijke apparatuur zoals ballonkatheters en aortaklepinbrengsystemen. Dankzij de hoge koppelcontroleprestaties en de goede barstdrukweerstand kan het apparaat soepel navigeren in complexe vasculaire structuren en de veiligheid en effectiviteit van de operatie garanderen.
Bovendien demonstreert de toepassing van met vlechtwerk versterkte slangen in elektrofysiologische mappingkatheters, stuurbare omhulsels, geleidekatheters en andere apparatuur ook de uitstekende prestaties ervan onder hoge precisie- en hoge betrouwbaarheidseisen.
Wat zijn de structurele componenten van Met vlecht versterkte buizen ?

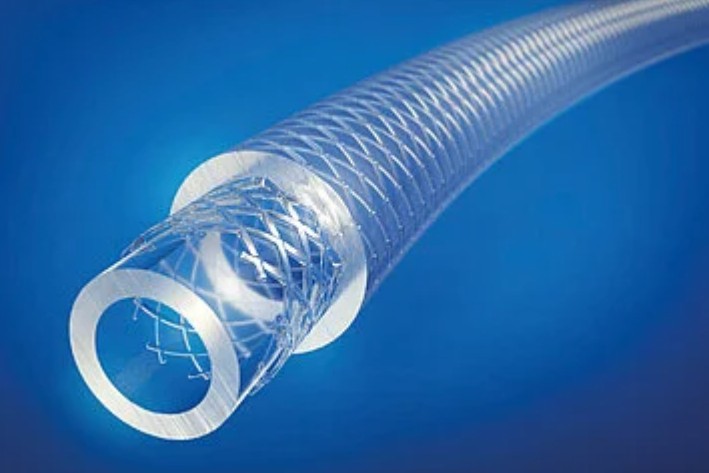

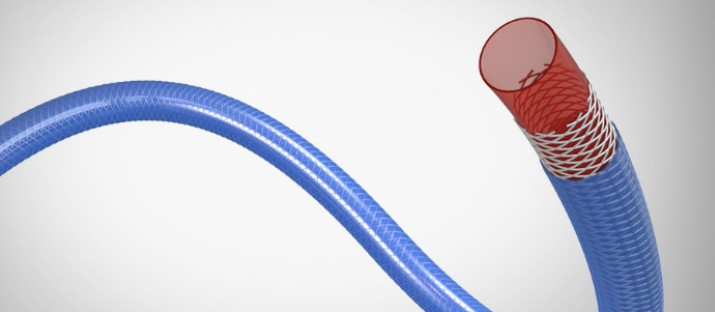

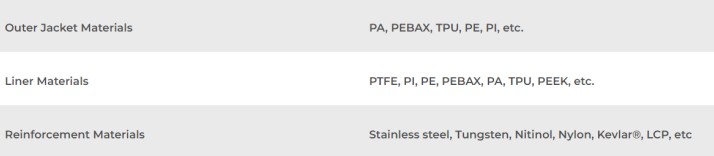

De structurele componenten van gevlochten versterkte buizen omvatten meestal een binnenlaag, middenlaag en buitenlaag, elke laag heeft zijn specifieke functie en materiaalkeuze. Het volgende is de gedetailleerde structuursamenstelling:
Binnenlaag (voering): De binnenste laag staat in direct contact met de vloeistof en moet goede mediabestendigheid en afdichtingseigenschappen hebben om ervoor te zorgen dat de vloeistof tijdens de transmissie niet wordt verontreinigd. Veel voorkomende materialen voor de binnenlaag zijn PTFE (polytetrafluorethyleen), FEP (gefluoreerd ethyleenpropyleen), PEBAX (polyetherimide), TPU (thermoplastisch polyurethaan), PA (polyamide) en PE (polyethyleen).
Middelste laag (versterkingslaag): De middelste laag is het kerngedeelte van de gevlochten versterkte buis, meestal geweven met metaaldraad (zoals roestvrij staaldraad, draad van nikkel-titaniumlegering) of vezels (zoals Kevlar®, LCP). Deze laag zorgt niet alleen voor de benodigde treksterkte en drukdraagvermogen, maar geeft de buis ook een uitstekende buigflexibiliteit en slijtvastheid. De vlechtmethode kan 1-op-1, 1-op-2 of 2-op-2 zijn, en de vlechtdichtheid ligt meestal tussen 25 en 125 PPI en kan continu worden aangepast aan de vraag.
Buitenlaag (beschermlaag): De buitenlaag bevindt zich aan de buitenste zijde en heeft als belangrijkste functie het beschermen van de versterkingslaag en de binnenlaag tegen beschadiging door de externe omgeving. Veel voorkomende materialen voor de buitenlaag zijn PEBAX, nylon, TPU, PET (polyester), polyethyleen, enz., Die een goede slijtvastheid, weersbestendigheid en weerstand tegen UV-straling hebben. Bovendien kunnen kleuridentificatie, vlamvertragers en antistatische middelen aan de buitenlaag worden toegevoegd om aan specifieke toepassingsvereisten te voldoen.
Stropdaslaag: Om een nauwe hechting tussen de materiaallagen te garanderen, wordt in sommige gevallen een verbindingslaag aangebracht tussen de binnenlaag en de versterkingslaag. De verbindingslaag is meestal gemaakt van speciale lijmen of coatingmaterialen om de hechtsterkte tussen de lagen en de stabiliteit van de algehele structuur te verbeteren.
Andere optionele structuren:
Ontwikkelring of ontwikkelpunt: Bij sommige medische toepassingen wordt, om observatie onder röntgenstraling of andere beeldvormingstechnieken te vergemakkelijken, een ontwikkelingsring of ontwikkelingspunt aan de pijp toegevoegd, die meestal is gemaakt van een platina-iridiumlegering, vergulde of niet-radiotransparante polymeermaterialen.
Ontwerp van verstevigingsrib: Bij sommige toepassingen met hoge druk of hoge belasting worden verstevigingsribben aan de buitenkant van de buis toegevoegd om de structurele sterkte en stabiliteit ervan verder te verbeteren.
Draadtrekringgestuurd buigsysteem: In toepassingen waarbij nauwkeurige controle van de buighoek vereist is, kan een draadtrekringgestuurd buigsysteem worden ontworpen om ervoor te zorgen dat de buis tijdens gebruik een stabiele vorm en prestatie kan behouden.
Wat is de sleutelrol van het versterkingsmateriaal van de Gevlochten versterkte buizen ?

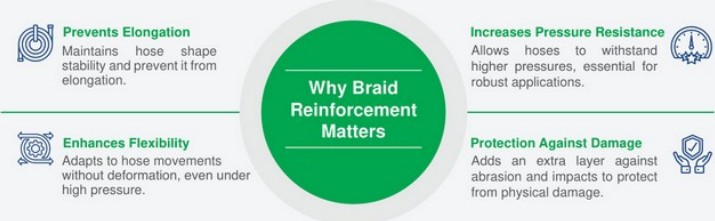

Het versterkingsmateriaal van de Braid Reinforced Tubing speelt een cruciale rol bij het verbeteren van de prestaties. Het versterkingsmateriaal bevindt zich meestal in de middelste laag van de buis en wordt gevormd door vlechten of wikkelen om de sterkte, taaiheid en drukweerstand van de buis te vergroten. Hieronder volgen de belangrijkste rollen van het versterkingsmateriaal en de gedetailleerde beschrijving ervan:
1. Verbeter de drukweerstand:
Gevlochten versterkingsmaterialen (zoals roestvrij staaldraad, Kevlar®, LCP, enz.) kunnen de drukweerstand van de buis aanzienlijk verbeteren, zodat deze onder hoge druk toch de structurele stabiliteit kan behouden. Een gevlochten versterkte katheter gemaakt van 304 staaldraad en medische polymeermaterialen kan bijvoorbeeld effectief voorkomen dat de katheter vouwt en de drukweerstand ervan verbeteren. Bovendien laat de toepassing van Met vlecht versterkte buizen in hogedrukpijpleidingen ook zien dat de versterkingsmaterialen hydraulische drukken tot 5000 PSI kunnen weerstaan.
2. Verbeterde torsiecontroleprestaties:
Het structurele ontwerp van het gevlochten versterkte materiaal zorgt ervoor dat het goede torsiecontroleprestaties levert. Bij medische apparaten zoals systemen voor het plaatsen van aortakleppen en elektrofysiologische katheters, zijn de hoge torsiecontroleprestaties van de Gevlochten versterkte buizen garandeert de stabiliteit en nauwkeurigheid van de katheter bij complexe operaties. Bovendien kan het versterkingsmateriaal van de Braid Reinforced Tubing ook de torsieprestaties optimaliseren door de vlechthoek en dichtheid aan te passen.
3. Voorkom rek en vervorming:
Gevlochten versterkingsmaterialen kunnen effectief voorkomen dat de buis tijdens gebruik uitrekt of vervormt. In hydraulische systemen kunnen gevlochten versterkte buizen bijvoorbeeld de stabiliteit van hun vorm behouden en vervorming als gevolg van materiaalmoeheid voorkomen, zelfs onder hoge druk en dynamische belastingen. Deze eigenschap is vooral belangrijk voor medische apparaten die nauwkeurige controle vereisen, zoals neurovasculaire microkatheters en bestuurbare omhulsels.
4. Zorg voor extra bescherming:
Gevlochten versterkingsmaterialen verbeteren niet alleen de mechanische eigenschappen van de buis, maar bieden deze ook extra fysieke bescherming. Bij explosieveilige flexibele verbindingsbuizen bestaat de middelste versterkingslaag bijvoorbeeld meestal uit draadgevlochten gaas of vezelversterkingsmaterialen, die externe schokken en slijtage effectief kunnen voorkomen en de sterkte en stabiliteit van de verbinding kunnen garanderen. Bovendien kunnen gevlochten versterkingsmaterialen hun slijtvastheid en antislipeigenschappen verder verbeteren door de oppervlakteruwheid van de buis te vergroten of een antisliplaag toe te voegen.
5. Optimaliseer het materiaalgebruik:
Het structurele ontwerp van gevlochten versterkingsmaterialen maakt het mogelijk deze te optimaliseren volgens de krachtvereisten van de componenten, waardoor hun hoge sterktevoordelen ten volle kunnen worden benut. In composietmaterialen kunnen bijvoorbeeld vezelgevlochten mazen op een directionele manier worden gerangschikt volgens de krachtrichting van de component om de gebruiksefficiëntie van de versterkingsmaterialen te verbeteren. Dit ontwerp verbetert niet alleen de algehele prestaties van de buis, maar verlaagt ook de kosten van het gebruik van het materiaal.
6. Pas je aan verschillende werkomgevingen aan:
De diversiteit en aanpasbaarheid van gevlochten versterkingsmaterialen zorgen ervoor dat ze zich kunnen aanpassen aan verschillende werkomgevingen. Bij rubberen slangen voor kernenergie wordt de versterkingslaag bijvoorbeeld meestal geweven of gewikkeld met vezelmaterialen. Deze materialen hebben een hoge sterkte en taaiheid, wat de trek- en drukeigenschappen van de slang effectief kan verbeteren. Bovendien kunnen gevlochten versterkingsmaterialen zich ook aanpassen aan verschillende werkomstandigheden door hun weefmethoden aan te passen (zoals platbinding, keperbinding, kruisbinding, enz.), waardoor de slang stabiel kan functioneren in verschillende complexe omgevingen.
Toepassing van Met vlecht versterkte buizen
Gevlochten versterkte slangen worden veel gebruikt op meerdere medische gebieden vanwege hun uitstekende prestaties en flexibiliteit. Hun hoge koppelcontroleprestaties en goede biocompatibiliteit maken ze tot een belangrijk onderdeel van belangrijke medische apparatuur zoals minimaal invasieve chirurgie en interventionele therapie.
1. Coronaire interventie: Met vlecht versterkte buizen spelen een belangrijke rol bij coronaire interventies. Dankzij hun hoge drukweerstand en goede torsiebeheersingsprestaties kunnen ze soepel door complexe vasculaire structuren gaan, waardoor de veiligheid en effectiviteit van de operatie worden gegarandeerd. Gevlochten versterkte slangen worden bijvoorbeeld gebruikt in belangrijke apparatuur zoals ballonkatheters en aortaklepinbrengsystemen.
2. Elektrofysiologische interventie: Bij elektrofysiologische interventies maken de hoge torsiecontroleprestaties en de goede geleiding van met vlecht versterkte slangen ze tot een ideale keuze voor elektrofysiologische mappingkatheters. Ze kunnen nauwkeurige koppelcontrole bieden om een stabiele navigatie van de katheter in complexe hartstructuren te garanderen.
3. Structurele hartinterventie: Met vlecht versterkte buizen worden ook veel gebruikt bij structurele hartinterventies. Dankzij hun hoge steunkracht en goede anti-buigprestaties kunnen ze de implantatie van complexe structuren zoals hartkleppen effectief ondersteunen.
4. Perifere vasculaire interventie: Bij perifere vasculaire interventies zorgen de hoge flexibiliteit en goede torsieweerstand van gevlochten tubings ervoor dat ze zich kunnen aanpassen aan complexe vasculaire trajecten en een soepel verloop van de operatie kunnen garanderen.
5. Neurologische interventie: De toepassing van Met vlecht versterkte buizen bij neurologische interventies is bijzonder prominent aanwezig. Dankzij de hoge torsiecontroleprestaties en goede biocompatibiliteit kan het door complexe neurovasculaire structuren gaan, waardoor de nauwkeurigheid en veiligheid van de operatie wordt gegarandeerd.
6. Urine-interventie: Bij urologische interventies zorgen de hoge flexibiliteit en goede anti-buigprestaties van de met vlecht versterkte slang ervoor dat deze door complexe structuren van het urinestelsel kan passeren om een soepel verloop van de operatie te garanderen.
7. Ademhalingsinterventie: De toepassing van Braid Reinforced Tubings in respiratory intervention is also becoming more and more extensive. Its high flexibility and good anti-bending performance enable it to pass through complex respiratory tract structures to ensure the smooth progress of the operation.
8. Microkatheter: De toepassing van Braid Reinforced Tubings in microcatheters is particularly prominent. Its high torsion control performance and good anti-bending performance enable it to pass through complex vascular structures to ensure the accuracy and safety of the operation.
9. Inbrengsysteem voor aortaklep: De toepassing van Braid Reinforced Tubings in aortic valve delivery systems is also very extensive. Its high pressure resistance and good torsion control performance enable it to pass through complex vascular structures smoothly to ensure the safety and effectiveness of the operation.
10. Bestuurbare schede: De toepassing van Met vlecht versterkte buizen in bestuurbare schedes is ook zeer prominent aanwezig. Dankzij de hoge torsiecontroleprestaties en goede anti-buigprestaties kan het door complexe vasculaire structuren gaan, waardoor de nauwkeurigheid en veiligheid van de operatie wordt gegarandeerd.
11. Geleidekatheters: Met vlechtwerk versterkte slangen worden ook veel gebruikt in geleidekatheters. Dankzij de hoge flexibiliteit en goede anti-buigprestaties kan het door complexe vasculaire structuren gaan om een soepel verloop van de operatie te garanderen.
Waarom kan Met vlecht versterkte buizen een belangrijk onderdeel worden van uiterst nauwkeurige medische behandelingen?
Gevlochten versterkte slangen zijn een onmisbaar en belangrijk product geworden in de moderne medische behandeling vanwege hun uitstekende prestaties en flexibele, op maat gemaakte diensten. De prestatievoordelen worden voornamelijk weerspiegeld in de volgende aspecten:
Hoge barstdrukweerstand en kolomsterkte: Gevlochten versterkte buizen verbeteren de drukweerstand van de buis aanzienlijk door een gevlochten metaal- of vezelstructuur tussen twee materiaallagen in te bedden. Dit ontwerp maakt het mogelijk om de structurele stabiliteit onder hoge druk te behouden en is geschikt voor toepassingen die een hoge betrouwbaarheid vereisen.
Op medisch gebied worden gevlochten versterkte slangen bijvoorbeeld veel gebruikt in percutane coronaire katheters, ballonkatheters, neurovasculaire microkatheters en andere apparaten om hun stabiliteit en veiligheid in complexe vasculaire structuren te garanderen.
Uitstekende koppeloverdrachtprestaties: De middelste laag van de Braid Reinforced Tubing is meestal geweven met metaaldraden of vezels, en dit structurele ontwerp zorgt voor goede torsiecontroleprestaties.
In medische apparaten zoals aortaklepinbrengsystemen en elektrofysiologische katheters zorgen de hoge torsiecontroleprestaties van met vlechtwerk versterkte slangen voor de nauwkeurigheid en stabiliteit van de katheter bij complexe operaties. Bovendien heeft de door Zeus geleverde gevlochten versterkte polyimidebuis (PI) ook uitstekende koppeloverdrachtsmogelijkheden en is deze geschikt voor toepassingen die een hoge flexibiliteit en sterkte vereisen.
Verstelbare hardheid: Met vlecht versterkte buizen kan de materiaalcombinatie en de vlechtdichtheid aanpassen aan de behoeften van de klant om aanpassing van verschillende hardheden te bereiken. Deze flexibiliteit maakt het mogelijk om zich aan te passen aan een verscheidenheid aan toepassingsscenario's, van zachte katheters tot stijve ondersteuningsstructuren, om aan specifieke behoeften te voldoen.
PI-gevlochten buizen combineren bijvoorbeeld de hoge sterkte en temperatuurbestendigheid van PI-materialen met de flexibiliteit van gevlochten structuren om een composiet buismateriaal te worden met uitstekende twistcontrole, flexibiliteit, sterkte en duwbaarheid.
Korte levertijd en stabiele productie: Omdat de binnen- en buitenlaagmaterialen onafhankelijk van elkaar kunnen worden geproduceerd, is het productieproces van Met vlecht versterkte buizen efficiënter en kan de leveringscyclus worden verkort. Tegelijkertijd voldoet de productieomgeving doorgaans aan de cleanroomnorm van 10.000 niveaus om ervoor te zorgen dat de productkwaliteit voldoet aan de eisen van toepassingen voor medische apparatuur. Deze efficiënte productiemethode verbetert niet alleen de productie-efficiëntie, maar verlaagt ook de productiekosten, waardoor het product concurrerender wordt op de markt.
Aangepaste service: De maatwerkservice van Met vlecht versterkte buizen is een hoogtepunt. Klanten kunnen de binnen- en buitenlaagmaterialen en versterkingsmaterialen zoals PTFE, PI, PEBAX, TPU, PA, enz. kiezen op basis van specifieke behoeften om aan de behoeften van verschillende toepassingsscenario's te voldoen.
Bijvoorbeeld de braided reinforced polyimide tube (PI) and PI Glide™ tube provided by Zeus can adjust the number of nodes per inch (PPI) and the number of turns per inch (WPI) according to the specifications to meet different performance requirements. In addition, the customized service also includes adjustments in size, color, surface treatment, etc. to ensure that the product is perfectly adapted to specific application scenarios.
Nabewerking: Om de prestaties en toepasbaarheid van het product verder te verbeteren, ondergaat de Braid Reinforced Tubing gewoonlijk een reeks nabewerkingsbehandelingen, zoals tipgieten, lijmen, taps toelopen en andere processen. Deze behandelingen kunnen de connectiviteit en bruikbaarheid van de buis verbeteren, waardoor deze betrouwbaarder wordt in complexe omgevingen. De binnen- en buitenlagen van de PI-gevlochten buis zijn bijvoorbeeld beide gecoat met een geavanceerd dompelcoatingproces om de goede chemische compatibiliteit en mechanische eigenschappen te garanderen.
De toekomstige ontwikkelingstrend van Met vlecht versterkte buizen komt vooral tot uiting in de volgende aspecten:
Materiaalinnovatie: Met de ontwikkeling van nieuwe materiaaltechnologie zullen Braid Reinforced Tubings meer hoogwaardige vezelmaterialen gebruiken, zoals aramide, koolstofvezel, enz., om hun lichtgewicht en hoge sterkte-eigenschappen te verbeteren. Tegelijkertijd zal ook de toepassing van milieuvriendelijke materialen zoals recycleerbare en biologisch afbreekbare materialen toenemen, waardoor de industrie in de richting van duurzame ontwikkeling wordt gedreven.
Technologische vooruitgang: De toepassing van intelligent manufacturing and automation equipment will improve production efficiency and product quality. The development of 3D braiding technology will enhance the production capacity of braided sleeves with complex structures and broaden their application scenarios. In addition, the application of intelligent materials, such as shape memory alloys and intelligent textiles, will give braided catheters the ability to adapt and self-repair, improving their reliability and service life under extreme conditions.
Uitbreiding van toepassingsgebieden: De toepassingsgebieden van Met vlecht versterkte buizen zal verder worden uitgebreid, vooral op het gebied van medische apparatuur (zoals endoscopen en katheters), nieuwe energie (apparatuur voor wind- en zonne-energie), enz. Met de versnelling van de verstedelijking en de popularisering van het concept van slimme stadsconstructie neemt de vraag naar intelligent beheer van ondergrondse leidingnetwerksystemen toe, wat nieuwe ontwikkelingsmogelijkheden voor Braid Reinforced Tubings zal opleveren.
Intelligentie en duurzaamheid: Met de ontwikkeling van de Internet of Things-technologie zal Braid Reinforced Tubings meer sensoren en communicatiemodules integreren om realtime monitoring en gegevensupload van de pijpleidingstatus te realiseren, en om nauwkeurigere informatieondersteuning te bieden voor het onderhoud van stedelijke pijpleidingen. Tegelijkertijd zal, met de promotie van het concept van de circulaire economie, bij de productie van Braid Reinforced Tubings meer recycleerbare materialen worden gebruikt om de impact op het milieu te verminderen.
Aangepaste service: In de toekomst zal de op maat gemaakte service van Braid Reinforced Tubings flexibeler zijn om aan de behoeften van verschillende toepassingsscenario's te voldoen. Door bijvoorbeeld de materiaalformule en het productieproces te optimaliseren, zullen versterkte kunststofbuizen betere mechanische eigenschappen en chemische stabiliteit hebben om zich aan te passen aan veeleisendere toepassingsomgevingen. Bovendien zullen gevlochten versterkte buizen, met de versterking van gepersonaliseerde consumptietrends, meer op maat gemaakte diensten bieden, zoals speciale specificaties en functionele aanpassingen, om aan de behoeften van verschillende gelegenheden te voldoen.
Met de voortdurende vooruitgang op het gebied van materiaalwetenschap en technische technologie zullen de prestaties en het toepassingsbereik van gevlochten buizen verder worden uitgebreid. In de toekomst zal de combinatie van Kevlar-versterking en roestvrijstalen vlechtwerk beter tegemoet komen aan de behoeften van hogere sterkte en lichter gewicht. Tegelijkertijd zal het ontwerp van PTFE-voering en hogedrukleidingen ook intelligenter zijn om te voldoen aan de hoge precisie-eisen onder complexe werkomstandigheden.
Op medisch gebied is Met vlecht versterkte buizen zal de ontwikkeling van minimaal invasieve chirurgie en interventionele behandelingen blijven bevorderen, vooral op gebieden met hoge precisie zoals neurovasculair en cardiovasculair. Op industrieel gebied zal de toepassing ervan in hogedruk-, corrosie- en slagvaste scenario's zich blijven uitbreiden, wat een sterke ondersteuning zal bieden voor intelligente productie en groene productie.
